Navařovací jednokozlíkové body VLBS
- Pevnostní třída 10 (o 25% vyšší nosnost oproti třídě 8)
- Jednokozlíkové sklopné o 180°
- Provedení s aretací (s pružinou) a bez aretace oka (bez pružiny)
- 4 násobná bezpečnost
- Nosnost: 1,5 t - 16 t (při úhlu sklonu 0° i 90°)
- Výrobce: RUD Ketten Rieger & Dietz GmbH u. Co. KG (Německo)

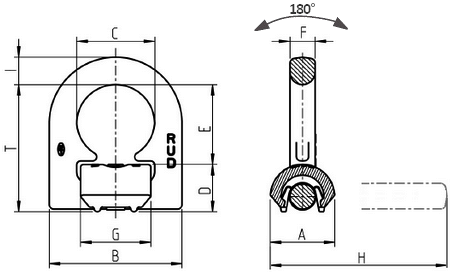

Parametry
| Označení | Nosnost (t) | A | B | C | D | E | F | Q | H |
tloušťka svaru HV + ∆a |
Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VLBS 1,5 | 1,5 | 32 | 66 | 38 | 25 | 40 | 13,5 | 33 | 87 | HV 5 + 3 | 0,35 |
| VLBS 2,5 | 2,5 | 36 | 77 | 45 | 27 | 48 | 13,5 | 40 | 97 | HV 7+3 | 0,5 |
| VLBS 4 | 4 | 42 | 87 | 51 | 32 | 52 | 16,5 | 46 | 112 | HV 8 + 3 | 0,8 |
| VLBS 6,7 | 6,7 | 61 | 115 | 67 | 44 | 73 | 22,5 | 60 | 157 | HV 12 + 4 | 1,9 |
| VLBS 10 | 10 | 75 | 129 | 67 | 55 | 71 | 26,5 | 60 | 173 | HV 16 + 4 | 2,9 |
| VLBS 15 | 15 | 95 | 190 | 100 | 69 | 105 | 26 | 90 | 243 | HV 25 + 6 | 6,8 |

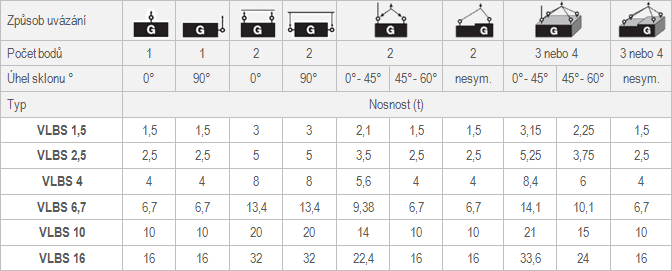

Nosnosti
