C-háky

C-háky jsou manipulační prostředky sloužící k uchopení, transportu, překlápění svitku plechu nebo drátu, popřípadě cívek, trubek a břemen podobných tvarů. Nosná vidlice s opěrným lůžkem může být osazena ochranným materiálem secutex proti poškození manipulovaného břemena. V horní části je nad těžištěm umístěn závěs na hák, který může být v provedení pro jednoduchý hák, dvojitý hák, případně zavěšení přes dvouramenný řetězový úvazek. Podle použití se C-háky rozdělují: C-háky standardní ( bez protizávaží ), C-háky vyvážené ( s protizávažím ) a C-háky překlápěcí.

Parametry pro zadání C-háku:

Parametry svitku - hmotnost, vnější průměr "D", vnitřní průměr "D1", šířka "B". V případě manipulace s více typy svitků se uvádí minimální a maximální rozměry a hmotnosti.
Způsob manipulace - zvedání, transport, překlápění apod.
Typ háku jeřábu - jednoduchý hák nebo dvojitý hák (kotva)
Ochrana břemena - kontaktní místa C-háku lze osadit ochrannou vrstvou SECUTEX proti poškození svitku při manipulaci
Parametry C-háku - provedení C-háku lze navrhnout z výše uvedených parametrů nebo na základě zadání požadovaných parametrů C-háku: typ, nosnost, světlá výška "H", délka vidlice "Lv", šířka vidlice "Hv" a rozměry závěsného oka "V x W".

Dodávaná provedení manipulačních C-háků:

C-háky standardní

Standardní C-háky bez protizávaží, nízká vlastní hmotnost, dodávají se standardně do nosnosti 2000 kg.

C-háky vyvážené

C-háky vyvážené jsou opatřeny protizávažím, které vyvažuje nezatíženou i zatíženou polohu C-háku. Standardně se dodávají do nosnosti 35 t.

C-háky překlápěcí

Speciální C-háky určené pro překlápění svitků z horizontální do vertikální polohy.

Stojany SCH pro C-háky

Stojany SCH pro C-háky slouží k bezpečnému odložení C-háku. Dodávají se v provedení dle typu C-háku.

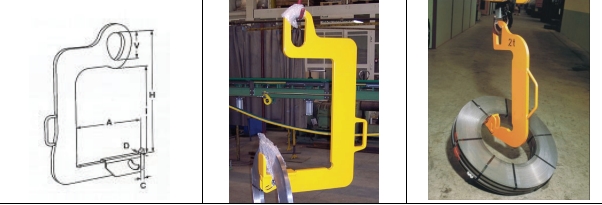

C-hák pro obracení svitků

Označení	Nosnost	Rozměry v mm						Hmotnost cca.
Označení	t	A	C	D	l	H	V	kg
C33.005.002	0,5	100-200	8	60	400	520	100	10
C33.010.002	1,0	100-200	10	70	450	600	120	12
C33.010.003	1,0	200-300	10	70	500	650	120	16
C33.025.002	2,5	100-200	12	70	500	680	150	20
C33.025.003	2,5	200-300	12	70	500	680	150	25
C33.030.003	3,0	250-350	15	80	550	730	150	30
C33.040.004	4,0	250-400	20	85	600	800	175	40
C33.050.005	5,0	350-500	25	100	650	900	175	50

C-hák s protizávažím

C-háky jsou vyráběny ve dvou variantách
Varianta 3/4: délka ložné plochy A je v délce 3/4 maximální šířky svitku
Varianta 4/4: délka ložné plochy A je rovna maximální šířce svitku

Označení	Nosnost	Rozměry v mm						Hmotnost cca.
Označení	t	B	A	C	l	H	V×W	kg
C30.005.003	0,5	150-300	225	60	400	520	100×50	12
C30.005.005	0,5	250-500	375	70	400	520	100×50	20
C30.005.007	0,5	375-750	565	75	400	520	100×50	28
C30.005.010	0,5	500-1000	750	80	400	520	100×50	40
C30.010.003	1	150-300	225	75	450	600	120×55	20
C30.010.005	1	250-500	375	80	450	600	120×55	30
C30.010.007	1	375-750	565	100	450	600	120×55	48
C30.010.010	1	500-1000	750	110	450	600	120×55	60
C30.015.003	1,5*	150-300	225	80	450	640	120×55	25
C30.015.005	1,5*	250-500	375	90	450	640	120×55	40
C30.015.007	1,5*	375-750	565	110	450	640	120×55	60
C30.015.010	1,5*	500-1000	750	120	450	640	120×55	80
C30.020.003	2*	150-300	225	85	470	660	150×75	30
C30.020.005	2*	250-500	375	100	470	660	150×75	50
C30.020.007	2*	375-750	565	125	470	660	150×75	70
C30.020.010	2*	500-1000	750	130	470	660	150×75	100
C30.025.003	2,5	150-300	225	90	500	680	150×75	35
C30.025.005	2,5	250-500	375	110	500	680	150×75	60
C30.025.007	2,5	375-750	565	135	500	680	150×75	80
C30.025.010	2,5	500-1000	750	140	500	680	150×75	120
C30.050.007	5,0	375-750	565	160	550	780	190×90	165
C30.050.010	5,0	500-1000	750	180	550	780	190×90	220
C30.050.012	5,0	625-1250	940	200	550	780	190×90	280
C30.050.015	5,0	750-1500	1125	220	550	780	190×90	350
C30.075.007	7,5	375-750	565	200	550	830	230×110	220
C30.075.010	7,5	500-1000	750	230	550	830	230×110	290
C30.075.012	7,5	625-1250	940	230	550	830	230×110	400
C30.075.015	7,5	750-1500	1125	250	550	830	230×110	490
C30.100.007	10	375-750	565	230	600	910	250×120	270
C30.100.010	10	500-1000	750	230	600	910	250×120	400
C30.100.012	10	625-1250	940	270	650	960	250×120	500
C30.100.015	10	750-1500	1125	290	650	960	250×120	680
C30.150.010	15	500-1000	750	290	750	1120	300×135	600
C30.150.012	15	625-1250	940	290	750	1120	300×135	780
C30.150.015	15	750-1500	1125	320	700	1070	300×135	1000
C30.150.020	15	1000-2000	1500	350	700	1070	300×135	1500
C30.200.010	20	500-1000	750	300	850	1310	380×180	850
C30.200.012	20	625-1250	940	320	850	1310	380×180	1000
C30.200.015	20	750-1500	1125	330	800	1260	380×180	1250
C30.200.020	20	1000-2000	1500	370	800	1260	380×180	1700
C30.250.012	25	625-1250	940	360	850	1400	450×210	1200
C30.250.015	25	750-1500	1125	360	850	1400	450×210	1500
C30.250.020	25	1000-2000	1500	400	850	1400	450×210	2000
C30.300.015	30	750-1500	1125	380	950	1550	500×220	1900
C30.300.017	30	875-1750	1320	400	950	1550	500×220	2100
C30.300.020	30	1000-2000	1500	420	950	1550	500×220	2450
C30.400.015	40	750-1500	1125	420	1100	1800	550×250	2300
C30.400.020	40	1000-2000	1500	460	1100	1800	550×250	2300
